تفاوت رده (Schedule) ۴۰ و ۸۰ لوله مانیسمان؛ کدام را انتخاب کنیم؟

• رده (Schedule) در ASME B36.10M نسبت ضخامت دیواره به اندازه لوله را طبقه‌بندی می‌کند. ASME
• برای NPS 2، ضخامت دیواره رده 40 برابر 3.91 میلی‌متر و رده 80 برابر 5.54 میلی‌متر است؛ قطر خارجی هر دو 60.3 میلی‌متر است. ASME
• رده 40 و 80 هر دو می‌توانند تحت یک استاندارد ساخت مثل ASTM A106 یا ASTM A53 تولید شوند. ASTM International

رده (Schedule) عددی است که ضخامت دیواره‌ی لوله را نسبت به اندازه اسمی (اندازه اسمی لوله (NPS)) مشخص می‌کند؛ برای یک اندازه اسمی ثابت، رده ۸۰ همیشه دیواره‌ای ضخیم‌تر از رده ۴۰ دارد و قطر داخلی کوچک‌تری به‌جا می‌گذارد، درحالی‌که قطر خارجی در بیشتر سایزها بین دو رده یکسان می‌ماند. این تفاوت به‌تنهایی فشار مجاز نهایی را تعیین نمی‌کند؛ گرید متریال، دما، حاشیه خوردگی (Corrosion Allowance)، نوع اتصال و کد طراحی پروژه هم باید بررسی شوند. انتخاب اشتباه رده چه ضعیف‌تر از نیاز واقعی و چه بیش از حد سنگین و پرهزینه از رایج‌ترین منابع مغایرت فنی و هزینه‌ی اضافه در پروژه‌های خطوط لوله است.

پاسخ کوتاه

• رده فقط یک کد ضخامت دیواره است، نه استاندارد جداگانه؛ رده ۴۰ و ۸۰ هر دو می‌توانند تحت یک استاندارد ساخت (مثلASTM A106 یا ASTM A53) تولید شوند.

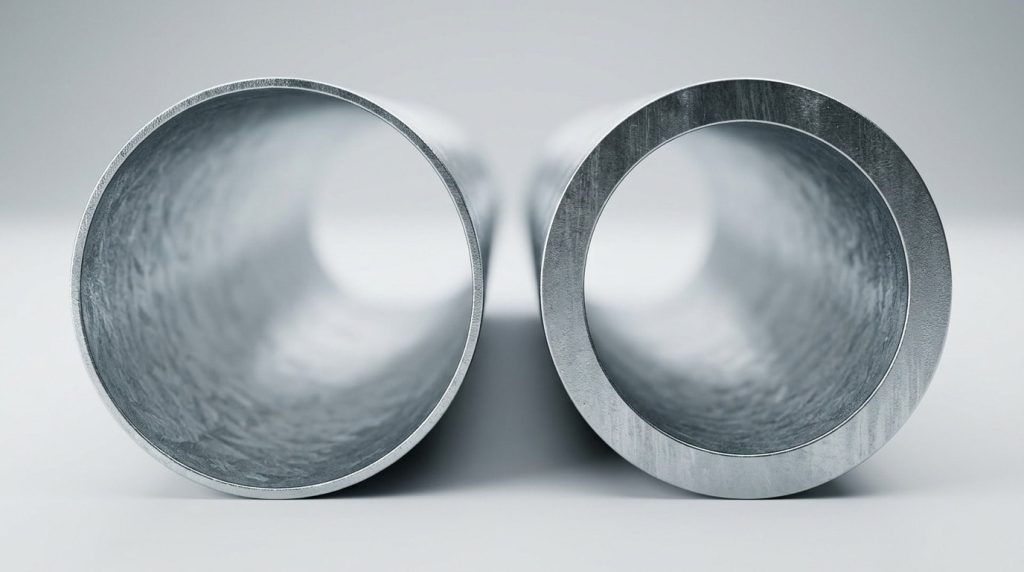

• در سایزهای رایج، قطر خارجی رده ۴۰ و ۸۰ یکسان است؛ تفاوت در ضخامت دیواره و درنتیجه قطر داخلی و وزن است.
• رده ۸۰ دیواره ضخیم‌تر، وزن بیشتر و معمولاً ظرفیت فشار بالاتر دارد، اما محاسبه فشار مجاز قطعی به عوامل دیگر هم نیاز دارد.

رده چیست و چرا با فشار یکی نیست؟

رده یک عدد استاندارد در ASME B36.10M است که نسبت ضخامت دیواره به قطر لوله را طبقه‌بندی می‌کند؛ هرچه رده بالاتر برود، برای همان اندازه اسمی دیواره ضخیم‌تر می‌شود. رده جایگزین گرید متریال، دما یا کد طراحی نیست این‌ها پارامترهای مستقلی‌اند که باید همراه هم دیده شوند.

در بسیاری از سایزهای رایج تا NPS ۱۰، رده ۴۰ نزدیک به معادل قدیمی «Standard (ضخامت استاندارد (STD))» و رده ۸۰ نزدیک به معادل قدیمی «فوق‌قوی (Extra Strong) (ضخامت فوق‌قوی (XS))» است؛ اما این معادل‌سازی برای همه‌ی سایزها دقیقاً یکسان نیست و نباید بدون بررسی جدول رسمی به‌عنوان قاعده‌ی کلی استفاده شود.

نام‌گذاری قدیمی STD/XS/XXS از کجا آمده و هنوز چرا مهم است؟

پیش از رایج‌شدن سیستم عددی رده، ضخامت لوله با سه نام توصیفی مشخص می‌شد: Standard (STD)، فوق‌قوی (XS) و Double فوق‌قوی (XXS). این نام‌ها هنوز در کاتالوگ‌های قدیمی‌تر، برخی مشخصات فنی پروژه‌های صنعتی و حتی صحبت روزمره‌ی بازار دیده می‌شوند، برای همین آشنایی با آن‌ها عملاً ضروری است، نه صرفاً تاریخی.

نکته‌ی مهم: STD و XS برای هر NPS ثابت یک ضخامت مشخص دارند و مستقل از رده عددی تعریف شده‌اند یعنی معادل‌سازی STD=Sch40 و XS=Sch80 فقط تا حدود NPS ۱۰ درست است. از NPS ۱۲ به بالا، ضخامت STD و XS دیگر با Sch 40 و Sch 80 یکی نیست (چون ضخامت رده‌های عددی در سایزهای بزرگ‌تر رشد متفاوتی دارد، درحالی‌که STD/XS در آن سایزها ضخامت ثابت‌تری را دنبال می‌کنند). خریدار نباید در سایزهای بزرگ صرفاً بر پایه‌ی این معادل‌سازی قدیمی تصمیم بگیرد؛ جدول رسمی همان سایز باید چک شود. XXS معادل مشخصی در سیستم رده‌ی عددی ندارد و همیشه باید جداگانه بررسی شود.

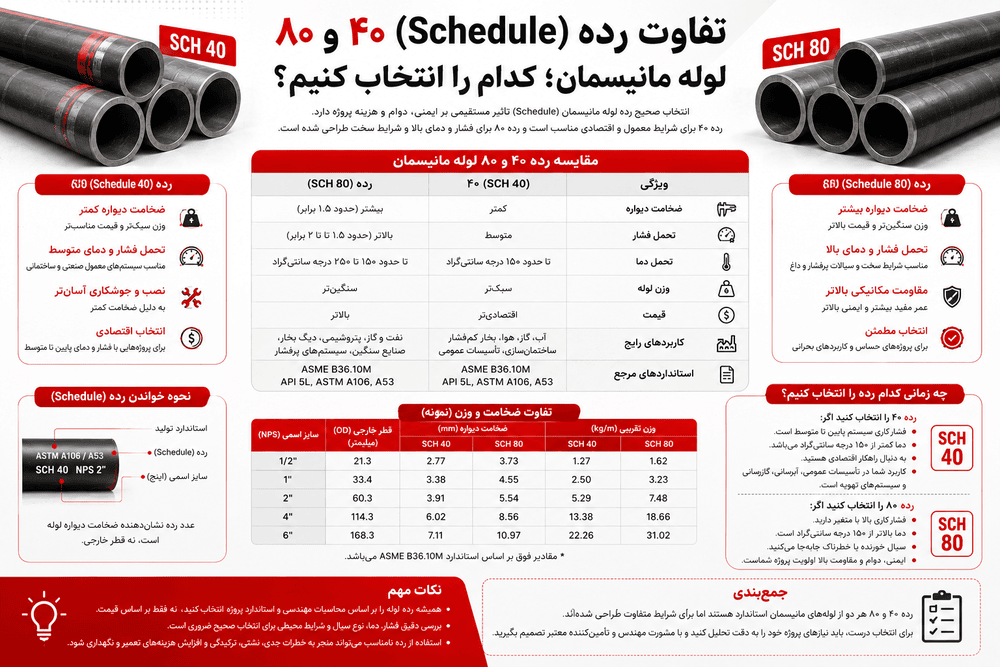

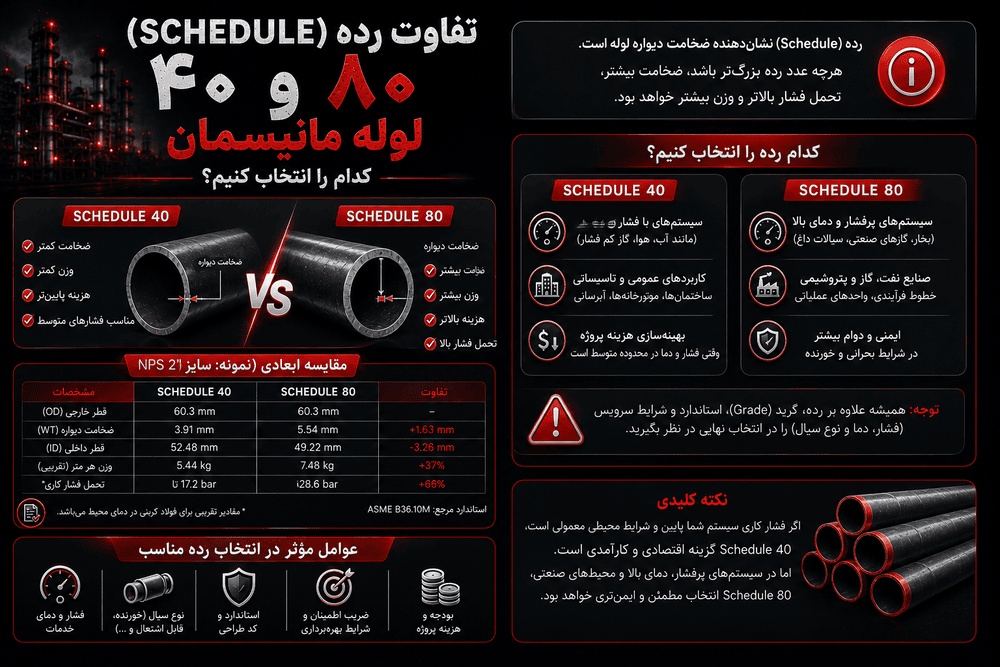

مقایسه ابعادی نمونه (بر اساس ASME B36.10M)

این جدول فقط دو سایز رایج را برای نمونه نشان می‌دهد. برای وزن و ابعاد کامل همه سایزها و رده‌ها جدول لوله مانیسمان را ببینید.

آیا رده ۸۰ همیشه فشار بیشتری تحمل می‌کند؟

معمولاً بله در مقایسه‌ی مستقیم همان گرید و همان سایز — دیواره ضخیم‌تر عموماً ظرفیت فشار بالاتری می‌دهد. اما «معمولاً» به‌معنی «همیشه و بدون محاسبه» نیست: فشار مجاز واقعی به قطر خارجی، ضخامت واقعی (نه اسمی)، خواص متریال، دمای طراحی، حاشیه خوردگی، ضریب کیفیت جوش (در صورت وجود) و کد طراحی حاکم بستگی دارد. دو لوله از یک رده اما دو گرید متفاوت می‌توانند فشار مجاز متفاوتی داشته باشند.

تأثیر رده بر وزن و اثر آن روی هزینه

چون قطر خارجی ثابت می‌ماند اما ضخامت افزایش می‌یابد، وزن هر متر لوله در رده بالاتر همیشه بیشتر است — و چون قیمت لوله فولادی معمولاً بر مبنای وزن محاسبه می‌شود، این افزایش وزن مستقیماً روی هزینه‌ی خرید اثر می‌گذارد، جدا از تفاوت قیمت واحد بین برندها. برای مثال در NPS ۲، رده ۸۰ نسبت به رده ۴۰ حدود ۴۰ درصد ضخامت بیشتری دارد؛ این یعنی برای همان طول لوله، وزن و هزینه‌ی مواد اولیه‌ی رده ۸۰ به همان نسبت تقریبی بالاتر است (عدد دقیق به چگالی و روش محاسبه‌ی وزن سازنده وابسته است و باید از جدول وزن رسمی استخراج شود، نه از این تقریب).

این موضوع دو اثر عملی دارد: اول، سفارش رده بالاتر «برای اطمینان بیشتر» بدون نیاز مهندسی واقعی، هزینه‌ی قابل‌توجهی اضافه می‌کند. دوم، مقایسه‌ی قیمت دو پیشنهاد فقط بر مبنای «قیمت هر کیلو» می‌تواند گمراه‌کننده باشد اگر رده‌ی دو پیشنهاد یکسان نباشد قیمت پایین‌تر هر کیلو در رده‌ی نامناسب، لزوماً هزینه‌ی کل پروژه را کاهش نمی‌دهد.

چه زمانی رده ۴۰ کافی است؟

رده ۴۰ در بسیاری از کاربردهای عمومی آب، هوای فشرده با فشار متوسط، بخشی از خطوط تأسیساتی و پروژه‌هایی که مشخصات فنی صریحاً رده بالاتر نخواسته، گزینه‌ی رایج و اقتصادی‌تر است. انتخاب نهایی باید توسط مشخصات فنی پروژه یا مرجع فنی تأیید شود، نه فقط بر پایه رایج‌بودن.

چه زمانی باید رده ۸۰ را بررسی کرد؟

• مشخصات فنی پروژه صریحاً رده ۸۰ یا معادل XS را الزام کرده باشد.
• فشار یا دمای طراحی به محاسبه‌ای نیاز دارد که رده ۴۰ در همان گرید و سایز پاسخگو نیست.
• حاشیه خوردگی موردنیاز پروژه بالاست و بخشی از دیواره در طول عمر سرویس از دست می‌رود.
• خط در معرض ضربه مکانیکی یا سایش بیشتری است و ضخامت اضافه به‌عنوان حاشیه ایمنی در نظر گرفته شده.

خرید رده بالاتر «برای اطمینان بیشتر» بدون بررسی مهندسی، هم هزینه و وزن غیرضروری اضافه می‌کند و هم لزوماً مشکل طراحی را حل نمی‌کند؛ اگر علت نیاز به فشار بالاتر روشن نیست، ابتدا با طراح یا ناظر پروژه هماهنگ کنید.

چک‌لیست پیش از انتخاب رده

• اندازه اسمی (NPS) و قطر خارجی موردنیاز
• استاندارد و گرید متریال
• فشار و دمای طراحی
• حاشیه خوردگی
• نوع اتصال (جوش، رزوه، فلنج) و اثر آن بر ضخامت مؤثر
• کد طراحی حاکم بر پروژه (مثل B31.1 یا B31.3)

برای مشاهده موجودی و استعلام رده ۴۰ و ۸۰ بر اساس سایز، به صفحه قیمت و خرید لوله مانیسمان مراجعه کنید.

اشتباه‌های رایج در این مقایسه

• تبدیل عدد رده به فشار مجاز. رده یک پارامتر ابعادی است؛ فشار مجاز خروجی محاسبه‌ی طراحی تحت کد پروژه است.
• مقایسه‌ی قیمت شاخه‌ای بین دو رده. دو وزن متفاوت، دو قیمت متفاوت این اختلاف چیزی درباره‌ی بهتر بودن یکی نمی‌گوید.
• انتخاب رده ۸۰ «برای اطمینان» بدون محاسبه. هزینه و وزن را بالا می‌برد، قطر داخلی را کم می‌کند و اگر مسئله خوردگی یا متریال باشد، اصلاً حلش نمی‌کند.
• فراموش‌کردن اثر رده بر روش اتصال.تغییر ضخامت می‌تواند جزئیات جوش، پخ یا رزوه را عوض کند.
• نادیده‌گرفتن ویرایش استاندارد ابعادی هنگام برداشتن ضخامت از جدول.
• حذف قطر از گفت‌وگو. رده ۴۰ یا ۸۰ بدون ذکر قطر اسمی، یک مقایسه‌ی ناقص است.

منابع

1. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
2. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
